Bigtable 분석 Part 1

January 25, 2021 · 18 min read

Full-Stack Engineer

제프 딘 가라사대, “분산데이터저장소 있으라” 하시매..

Bigtable 은 2006년에 구글에서 공개한 분산 데이터 저장소이다. 아마 구글이 처음으로 공개한 분산 데이터 저장소일 것이다. Bigtable 은 구글의 여러 서비스에서 사용되고 있으며, 그 중에서도 구글 검색 엔진과 구글 맵스에서 사용되고 있다. 현재는 구글 클라우드를 통해 서비스 되고 있는 것을 확인할 수 있다.

Bigtable 공개로 부터 15년이 훌쩍 넘은 지금은 분산 시스템을 다루는 모던한 기술들이 많이 있지만, 2006년 당시에는 대단한 기술이었고, 현재의 구글의 핵심 서비스들의 기반이 되는 기술이다.

그럼 이 Bigtable 은 누가 만들었을까?

JeffDeanMeme 출처: ttimes

chatgpt 는 물론 stack overflow, 구글링 같은 웹에서 양질의 정보를 찾기 힘든 시절에 이러한 시스템을 만든 사람은, 아직까지도 구글에서 단 2명 뿐인 L11 개발자인 제프 딘(Jeff Dean) 이다. 언제나 그렇듯이 구글에서 만든 Fancy 한 기술들의 저자들의 이름에서 Jeff Dean 을 쉽게 찾아 볼 수 있다.

(하지만 제프딘 형님은 인터뷰에서 엔지니어로 살아오면서 저질렀던 가장 큰 실수라고 한다..)

근데 왜 15년이나된 고대 기술을 알아야하는가?

Pirius 프로젝트를 진행하면서 분산 환경에서의 storage를 구현하는데 핵심이 되는 RocksDB 를 이해하기 전에, LevelDB 와 Bigtable 에 대해 이해가 필요하다고 판단을 했다.

우선 Bigtable은 분산 NoSQL 데이터베이스로(당시엔 NoSQL 이라는 용어가 익숙하지 않았지만..), 내부적으로 LSM(Log-Structured Merge) 트리 기반의 SSTable 구조 를 사용한다. BigTable 논문이 공개된 뒤, 같은 아이디어를 바탕으로 단일 노드용 LSM 엔진인 LevelDB 가 공개되었고, 이후에 페이스북이 LevelDB 를 Fork 하여 Performance, Concurrency, Configuration 등을 확장한 버전인 RocksDB 를 만들었다.

Bigtable 기술 자체는 15년전에 나온 아이디어지만, 내부에서 Bigtable을 기반으로 다양한 서비스가 운영되면서 계속 개량과 확장을 거쳤고, 그 기술을 클라우드 서비스 형태로 재구성해 외부에 제공한 것이 Google Cloud Bigtable 이다. 따라서 내가 분석할 Bigtable 은 2006년 당시의 논문이므로, 현재 GoogleCloud 의 Bigtable 구조와 기능적인 부분에서 차이가 있을 수 있다. 그래도 LevelDB, RocksDB 의 기반이 되는 SSTable 의 기반 구조는 아직까지 남아있으며, 분산 시스템에서의 여러 mission critical 한 부분들을 어떻게 해결했는지에 대한 인사이트를 얻을 수 있을 것이라 생각한다.

"A Distributed Storage System for Structured Data"

Bigtable 은 논문의 제목 그대로 Structured Data 를 위한 분산 저장소이다. 그럼 Structured Data 란 무엇인가?

Structured Data:
- 정형화된 데이터로, 관계형 데이터라 불리며 Strict Schema 를 준수하는 데이터
- 예를 들어, 테이블 형태로 저장된 데이터, 즉 행(row)과 열(column)로 구성된 데이터
Unstructured Data:
- 비정형화된 데이터로, 관계형 데이터베이스에서 사용되지 않는 데이터 모델을 따르는 데이터
- 예를 들어, 이미지, 비디오, 오디오, 텍스트 파일 등
Semi-Structured Data:
- 반정형화된 데이터로, 관계형 데이터베이스에서 사용되지만, 정형화된 데이터 모델을 따르지 않는 데이터
- 예를 들어, XML, JSON, YAML 등

아래 차차 분석해보겠지만, Bigtable 에서는 Row/Column/Column Family/Timestamp 라는 정해진 형태(structured)로 데이터를 저장한다.

논문의 abstract 에 나와있는 내용을 보면, Bigtable 은 다음과 같은 목적을 가지고 있다.

대규모 데이터 관리를 위한 분산 스토리지 제공

페타바이트(PB)급 데이터와 수천 대 규모의 저비용 서버(commodity servers)를 활용해 매우 큰 스케일로 데이터를 저장하고 처리할 수 있도록 설계되어야함

다양한 구글 서비스에서의 공통 스토리지 요구 사항 충족

구글 검색 색인(web indexing), 구글 어스, 구글 파이낸스 등 서로 다른 요구 사항을 가진 애플리케이션들이 Bigtable을 사용해야함
데이터의 종류(예: URL, 웹페이지, 위성 이미지 등)와 처리 지연(latency) 요구가 서로 다른 상황에서, 유연하고 고성능인 스토리지로 기능해야함

단순한 데이터 모델과 동적 제어

클라이언트가 데이터 구조와 포맷을 동적으로 제어할 수 있도록 함으로써 다양한 사용 시나리오를 지원해야함

유연성과 고성능을 동시에 제공

여러 Google 제품들이 요구하는 높은 처리량과 빠른 응답 속도를 모두 만족해야함

위와 같은 요구사항들을 충족하기 위해 Bigtable 에선 어떤 해법을 제시했는지 살펴보자.

Bigtable 의 데이터 모델

A Bigtable is a sparse, distributed, persistent multidimensional sorted map. The map is indexed by a row key, column key, and a timestamp; each value in the map is an uninterpreted array of bytes. (row:string, column:string, time:int64) → string

Bigtable 의 구현부를 살펴보기전에 Data model 부터 살펴볼 필요가 있다. 위에서 기술한 것 처럼 Bigtable 은 multi-dimensional sorted map 이다. 여기서 multi-dimensional sorted map 이라 함은,

Row key, Column key, Timestamp 라는 세 차원(multi-dimensional) 으로 구성된,
Row key를 기준으로 전체 데이터가 사전순(lexicographical) 정렬(sorted) 된,
key-value 쌍(map) 이라는 의미이다.

이러한 설계 이점은 Row key 를 기준으로 정렬되어 있기 때문에, 특정 Row key 를 기준으로 데이터를 빠르게 검색할 수 있고, Range Scan 을 가능하게 한다는 것이다. 이로써 Data 의 Locality 를 보장할 수 있다.

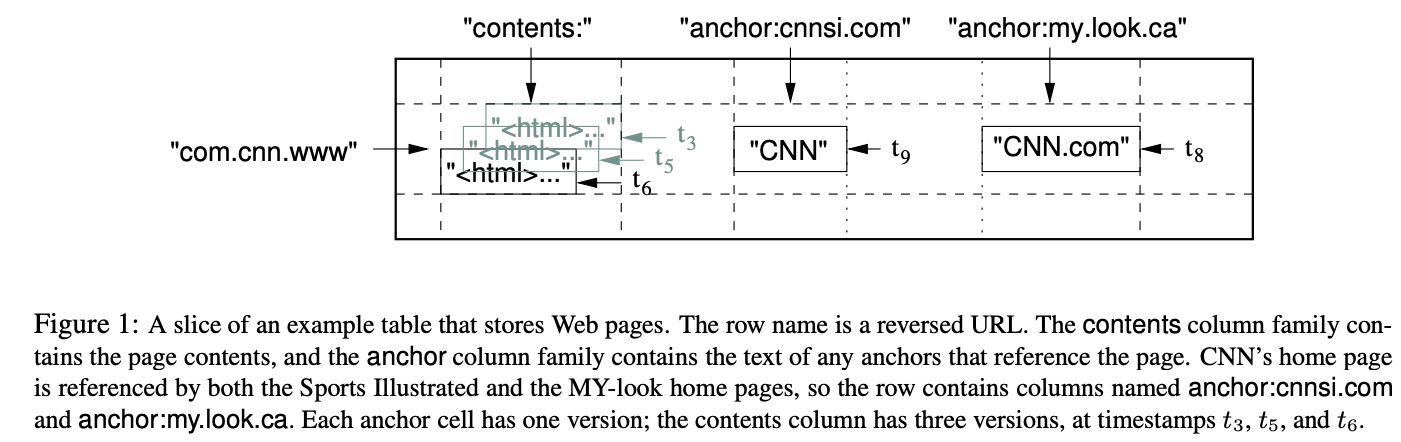

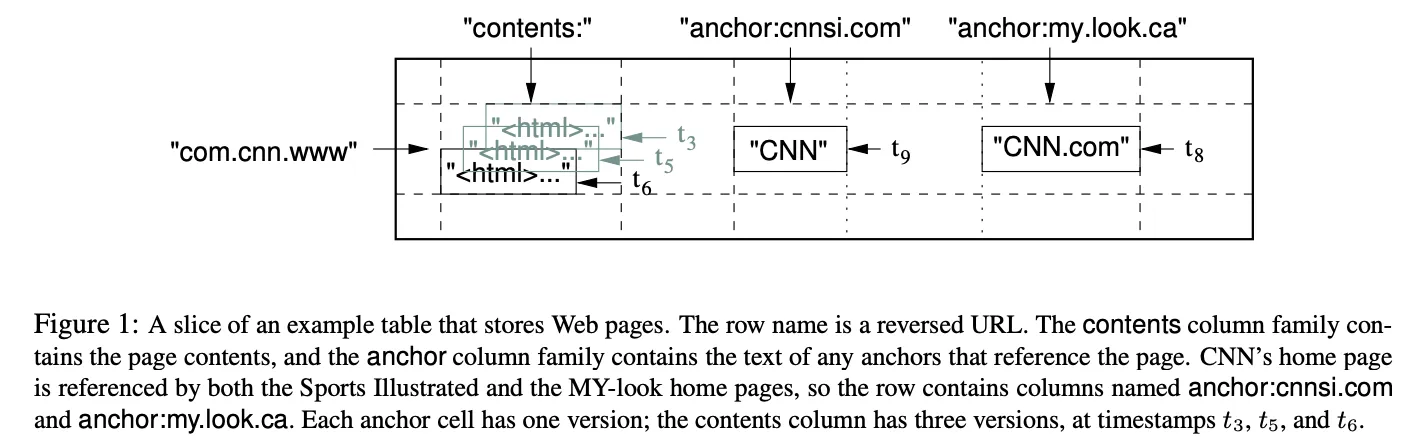

논문에서 figure1 으로 설명하고 있는 Webtable 예제를 보면, Bigtable 의 데이터 모델을 이해하는데 도움이 된다.

이를 RDB 의 테이블 관점으로 생각하면 잘 이해가 가지 않는 구조다. Bigtable 이 NoSQL 과 가까운 것을 생각해보면, JSON 구조로 nested 데이터 구조로 표현해 볼 수 있다. (실제로는 json 형태로 저장하지 않지만..)

{
  "com.cnn.www": {
    "anchor": {
      "cnnsi.com": {
        "t9": "CNN"
      },
      "my.look.ca": {
        "t8": "CNN.com"
      }
    },
    "contents": {
      "t3": "<html>...</html>",
      "t5": "<html>...</html>",
      "t6": "<html>...</html>"
    }
  }
}

Bigtable 에 저장되는 데이터는 3차원 array 에 접근하는 expression 으로 예를 들자면, array[rowkey][columnkey][timestamp] 형태로 접근할 수 있을 것이다. column key 는 column family 와 qualifier 를 조합하여 만들어지며(위에서 column family 는 anchor, contents), value 는 timestamp 별로 관리가 되는 형태라 볼 수 있다. 이렇게 timestamp 는 row 의 각 column 에 대해 버전 관리가 가능하다.

음.. 여기서 의문이 생길 만한 질문을 몇개 던져보자.

Row Key 는 어떻게 정해지는가?
- 👉 Row Key 는 사용자가 정해줄 수 있다. 예를 들어, URL 을 Row Key 로 사용하면, URL 을 기준으로 정렬된 데이터를 저장할 수 있다.
예제에선 왜 Row Key 를 URL 역순으로 저장했는가?
- 👉 Row Key 를 역순으로 저장하면, URL 의 접두사(prefix) 검색이 가능하다. 예를 들어, com.cnn 으로 subdomain 을 제외하고 검색할 때, wildcard 검색을 통해 com.cnn 으로 시작하는 모든 URL 을 iterate 할 수 있다. (Locality of data 의 장점으로)
같은 Row Key, Column Family 에 Timestamp 별 버전을 관리한다는 것은, row 를 update 하지 않고 insert 하는 방식인가?
- 👉 맞다. Bigtable 은 row 를 update 하지 않고 insert 하는 방식이다. 즉, row 를 update 하는 것은 in-place update 로 덮어쓰는 것이 아니라, 새로운 row 를 insert 하는 것이다. 이로 인해, row 의 버전 관리가 가능하다. 이는 LSM 트리 구조로 부터 생기는 특징으로 뒤에서 자세히 설명할 예정이다.
Qualifier 는 필수가 아닌가?
- 👉 맞다. Qualifier 는 필수가 아니다. 즉, Column Family 만으로도 데이터를 저장할 수 있다. 예를 들어, anchor 라는 Column Family 만으로도 데이터를 저장할 수 있다. 하지만, Qualifier 를 사용하면 더 세부적인 데이터 구조를 만들 수 있다.

추가적으로 Qualifier 는 무엇인지, Column 이면 column 이지 Column Family 는 무엇인지 등 궁금증이 생긴다. 위의 예제만을 보고는 아직 Data model 에 대해서 잘 와닿지 않을 수 있다. 그래서 Bigtable 의 Data model 를 구성하는 요소들에 대해 좀 더 자세히 살펴보자.

Rows

Row Key 의 특성
- 임의의 문자열을 Row Key로 사용 가능, 최대 64KB까지 지원 (일반적으로 10~100바이트 정도를 사용)
- 동일 Row Key에 대한 읽기/쓰기는 Atomic 하게 처리됨(해당 Row에 있는 여러 컬럼에 대한 연산도 동시에 atomic operation 으로 수행).
Lexicographic 정렬 및 동적 분할
- Bigtable은 Row Key 기준으로 사전순(lexicographic order) 정렬을 유지함.
- 테이블은 Row Key의 범위에 따라 동적으로 분할(파티셔닝) 되고, 각 범위를 Tablet이라 부름.
- Tablet 단위로 분산 및 부하 분산(load balancing)이 이뤄지므로,
  - 인접한 Row 범위를 읽을 때는 비교적 적은 수의 서버(node)만 통신하면 되고, Disk I/O에도 효율적. (Locality of data)
로컬리티(Locality) 를 고려한 RowKey 설계 가능
- 사용자는 Row Key를 잘 설계하여, 자주 함께 조회되는 데이터가 서로 인접하도록 저장할 수 있음.
  - 예시: 웹 페이지를 저장하는 Webtable은 도메인을 뒤집어서(예: com.google.maps/index.html) Row Key로 사용
- 이를 통해 동일 도메인(maps.google.com, mail.google.com 등)의 웹 페이지들이 인접한 범위를 이루게 됨.
- 이러한 접근 방식은 호스트나 도메인 단위의 분석에 유리하고, 연관 데이터 스캔 시 효율이 높아짐.
Row key 에 대한 atomic operation 이 가지는 장점
- 여러 column 간의 부분 갱신으로 인한 데이터 불일치 문제를 방지 (일관성 유지)
- Row 단위로 lock 이 걸리기 때문에 여러 column 간에 all-or-nothing 의 atomicity 를 보장
- 쓰기 작업 실패로 인한 부분 column 갱신을 방지 (rollback 등 필요없음)

Column Family

Column Family의 기본 개념 및 구성
- Column Family는 여러 개의 열(Column)들을 하나의 그룹으로 묶은 것으로, Bigtable 에서의 기본 접근 제어 단위
- 데이터 일관성: 한 Column Family 내에 저장되는 모든 데이터는 보통 같은 유형이며, 같은 유형의 데이터를 함께 압축하면 높은 압축률을 얻을 수 있음
  - How? => 압축할때는 데이터 내의 반복 패턴, 유사한 패턴이 많을 수록 압축률이 높은데, column family 의 특성상, 같은 종류의 데이터는 반복되는 패턴이나 유사한 구조를 보이기 쉽기 떄문
- 생성 순서: Column Family는 미리 생성되어 있어야 하며, 생성된 후 그 안에서 어떤 Column key(형식: family:qualifier)도 사용가능
Column Family 의 제약 조건
- 테이블 내의 Column Family는 수백 개 정도로 제한되어 있고(대략 수백 개 이하), 운영 중에는 잘 변하지 않는 것이 이상적
- 반면, 개별 Column key(또는 Qualifier)는 무제한으로 생성될 수 있음
Column Family vs. Columns
- RDB의 Column은 정해진 스키마에 따라 모든 행에 대해 동일하게 존재하는 고정형 데이터 필드로, 데이터 타입과 제약이 엄격하게 적용됨
- 반면, Bigtable의 Column Family는 미리 정의된 그룹 단위로, 이 그룹 내에서 동적으로 다양한 Column Qualifier(실제 컬럼)가 추가될 수 있으며, 이 단위로 압축, 접근 제어, 리소스 관리 등이 이루어짐
왜 Column Family는 미리 생성되어있어야하는가?
- Column Family가 runtime에 생성되지 않는 것을 가정하에, 읽기/쓰기 작업에서 최적의 성능을 유지할 수 있도록 설계됨
- Column Family 설계는 RDB Table 의 schema 를 설계하는 것과 유사하며, 저장되는 데이터 모델을 쉽게 이해하고 어플리케이션 로직을 구현하는데 도움을 줌

Timestamps

다중 버전 관리의 목적
- Bigtable의 각 셀은 동일 데이터의 여러 버전을 저장할 수 있으며, 이들 각각은 Timestamp에 의해 구분
- Timestamp는 64비트 정수로 표현되며, 각 버전은 이 숫자를 기반으로 정렬(내림차순) 되므로 가장 최신의 데이터에 빠르게 접근이 가능
Timestamp의 할당
- 자동할당: Bigtable이 자동으로 timestamp를 부여하는 경우, ms 단위로 실제 시간을 기록
- 수동할당: 사용자가 직접 timestamp를 지정하는 경우, 사용자가 원하는 값을 설정 가능 (중복 되지 않도록 해야함)
Garbage Collection 매커니즘
- 각 셀에 대해 최대 n 개의 버전만 유지하도록 설정 가능
- 또는, 유효 기간이 지난 데이터는 자동으로 삭제되도록 설정 가능 (ex. 마지막 7일 이내의 데이터만 유지 등)

여기까지, Bigtable 의 개요와 데이터 모델에 대해 정리해보았다. 다음 Part 에서는 Bigtable 을 이루는 Building Block 들과 주요 implementation 에 대해 살펴보겠다.
